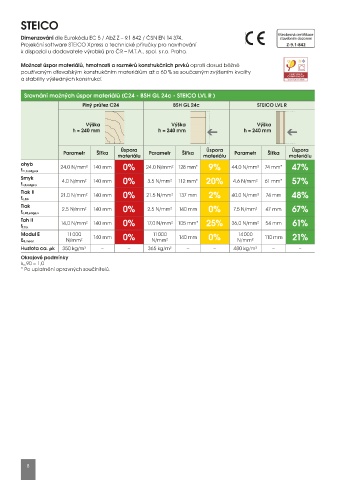

STEICO

Dimenzování dle Eurokódu EC 5 / AbZ Z – 9.1 842 / ČSN EN 14 374.
Projekční software STEICO Xpress a technické příručky pro navrhování
k dispozici u dodavatele výrobků pro ČR – M.T.A., spol. s r.o. Praha.

Možnost úspor materiálů, hmotnosti a rozměrů konstrukčních prvků oproti dosud běžně
používaným dřevařským konstrukčním materiálům až o 60 % se současným zvýšením kvality
a stability výsledných konstrukcí.

Srovnání možných úspor materiálů (C24 - BSH GL 24c - STEICO LVL R )

Plný průřez C24 BSH GL 24c STEICO LVL R

Výška Výška Výška
h = 240 mm h = 240 mm h = 240 mm

Úspora Úspora Úspora
Parametr Šířka Parametr Šířka Parametr Šířka
materiálu materiálu materiálu
ohyb
24,0 N/mm 2 140 mm 0% 24,0 N/mm 2 128 mm* 9% 44,0 N/mm 2 74 mm* 47%
f m,0,edge,k
Smyk
4,0 N/mm 2 140 mm 0% 3,5 N/mm 2 112 mm* 20% 4,6 N/mm 2 61 mm* 57%
f v,0,edge,k
Tlak II
21,0 N/mm 2 140 mm 0% 21,5 N/mm 2 137 mm 2% 40,0 N/mm 2 74 mm 48%
f c,0,k
Tlak
2,5 N/mm 2 140 mm 0% 2,5 N/mm 2 140 mm 0% 7,5 N/mm 2 47 mm 67%
f c,90,edge,k
Tah II
14,0 N/mm 2 140 mm 0% 17,0 N/mm 2 105 mm* 25% 36,0 N/mm 2 54 mm 61%
f t,0,k
Modul E 11 000 140 mm 0% 11 000 140 mm 0% 14 000 110 mm 21%
N/mm 2 N/mm 2 N/mm 2
E 0,mean
Hustota ca. ρk 350 kg/m 3 – – 365 kg/m 3 – – 480 kg/m 3 – –
Okrajové podmínky
k c,90 = 1,0
* Po uplatnění opravných součinitelů.
